Причина широкого использования тканой проволочной сетки в различных отраслях связана с разнообразными характеристиками метода плетения. Благодаря различным методам плетения каждая ячейка имеет свои уникальные характеристики. Путем плетения мешка из проволочной сетки можно получить размеры от 5 микрон невидимых глазу до нескольких сантиметров. С помощью различных способов соединения основной и уточной проволоки можно создавать разнообразные узоры, которые обычно зависят от требований приложений.
Самый распространенный и простой метод тканевого плетения.
Диаметры основной и утка одинаковы, они чередуются друг с другом, образуя самый простой рисунок сетки. Используется в большинстве приложений.
| Mesh Per Inch | Wire Diameter (mm) | Aperture Width (μm) | Open Screening Area (%) | Weight (kg/m2) |
|---|---|---|---|---|
| 2x2 | 2 | 10100 | 69.7 | 3.95 |
| 4x4 | 1.6 | 4750 | 56 | 4.81 |
| 6x6 | 1.2 | 3030 | 51.3 | 4.06 |
| 8x8 | 1 | 2180 | 46.9 | 3.76 |
| 10x10 | 0.6 | 1940 | 58.3 | 1.69 |
| 12x12 | 0.5 | 1620 | 58.3 | 1.41 |
| 14x14 | 0.5 | 1310 | 52.5 | 1.65 |
| 16x16 | 0.4 | 1190 | 56 | 1.2 |
| 18x18 | 0.4 | 1010 | 51.3 | 1.35 |
| 20x20 | 0.4 | 870 | 46.9 | 1.5 |
| 24x24 | 0.36 | 710 | 36.8 | 2.35 |
| 30x30 | 0.3 | 550 | 41.7 | 1.27 |
| 40x40 | 0.2 | 440 | 46.9 | 0.75 |
| 50x50 | 0.18 | 330 | 41.7 | 0.76 |
| 60x60 | 0.16 | 260 | 38.7 | 0.72 |
| 70x70 | 0.12 | 240 | 44.8 | 0.48 |
| 80x80 | 0.12 | 200 | 38.7 | 0.55 |
| 100x100 | 0.1 | 160 | 37.9 | 0.49 |
| 110x110 | 0.09 | 140 | 37.1 | 0.45 |
| 120x120 | 0.09 | 120 | 32.7 | 0.49 |
| 130x130 | 0.08 | 112 | 34 | 0.42 |
| 140x140 | 0.06 | 120 | 44.4 | 0.25 |
Второй по распространенности метод тканевого плетения.
Утка проходит над и под двумя основными проволоками, образуя квадратные отверстия и диагональные узоры, напоминающие шерсть.
Шерстяной переплет может быть выполнен из металлической проволоки большего диаметра, чем простой переплет. Это делает сетку более стабильной и позволяют получить большую прочность, плотность и коррозийную стойкость.
| Mesh Per Inch | Wire Diameter (mm) | Aperture Width (μm) | Open Screening Area (%) | Weight (kg/m2) |
|---|---|---|---|---|
| 150x150 | 0.06 | 110 | 41.9 | 0.27 |
| 154x154 | 0.065 | 100 | 36.7 | 0.32 |
| 170x170 | 0.055 | 94 | 39.8 | 0.26 |
| 200x200 | 0.056 | 71 | 31.3 | 0.32 |
| 250x250 | 0.04 | 63 | 37.4 | 0.2 |
| 265x265 | 0.04 | 56 | 34 | 0.21 |
| 325x325 | 0.035 | 43 | 30.4 | 0.2 |
| 400x400 | 0.027 | 36 | 32.7 | 0.15 |
| 450x450 | 0.027 | 30 | 27.7 | 0.16 |
| 508x508 | 0.022 | 28 | 31.4 | 0.12 |
| 508x508 | 0.025 | 25 | 25 | 0.15 |
| 635x635 | 0.02 | 20 | 25 | 0.13 |
Это метод плотного переплетения, при котором диаметр основной проволоки меньше диаметра утки. Это позволяет расположить основу ближе друг к другу, образуя очень плотный простой переплет.
У простого голландского переплета нет чётких отверстий, как у простого переплёта. Напротив, этот метод позволяет создать извилистый путь для достижения очень тонкой фильтрации и задержания частиц. В то же время он обеспечивает многократно большую механическую прочность по сравнению с другими распространенными методами переплёта.
Простой голландский переплет часто используется в индустриальной фильтрации, требующей жесткости сита.
| Mesh Per Inch | Aperture Width (μm) | Tensile Strength | Porosity Theor. (%) | Weight (kg/m2) | Cloth Thickness (mm) | |
|---|---|---|---|---|---|---|
| Warp (N/cm) | Weft (N/cm) | |||||
| 120x620 | 30 | 145 | 245 | 60 | 0.43 | 0.14 |
| 90x460 | 41 | 170 | 310 | 61 | 0.54 | 0.18 |
| 72x380 | 50 | 210 | 375 | 61 | 0.67 | 0.22 |
| 60x300 | 61 | 265 | 455 | 61 | 0.83 | 0.27 |
| 52x280 | 70 | 305 | 480 | 61 | 0.93 | 0.3 |
| 45x230 | 81 | 355 | 600 | 61 | 1.11 | 0.35 |
| 40x200 | 91 | 405 | 675 | 61 | 1.26 | 0.4 |
| 35x190 | 103 | 415 | 805 | 62 | 1.39 | 0.46 |
| 29x150 | 126 | 565 | 905 | 61 | 1.74 | 0.56 |
| 24x120 | 152 | 690 | 1120 | 61 | 2.13 | 0.66 |
| 21x110 | 174 | 770 | 1265 | 61 | 2.44 | 0.77 |
| 18x90 | 203 | 945 | 1495 | 60 | 2.89 | 0.9 |
| 14x70 | 260 | 1120 | 1870 | 61 | 3.67 | 1.14 |
| 12x64 | 302 | 1060 | 1995 | 61 | 4 | 1.3 |
Стиль ткани, похожий на Plain Dutch Weave, создается с помощью твиловой ткани. Используется прядь утки меньшего диаметра, и каждая прядь проходит через две основные нити, делая сетку пропорциональной мелкости. По сравнению с Plain Dutch Weave, ткань более плотная и фильтрующий эффект более точный.
Благодаря этим характеристикам такую тканую проволочную сетку часто используют в приложениях для крупных фильтров.
| Mesh Per Inch | Aperture Width (μm) | Tensile Strength | Porosity Theor. (%) | Weight (kg/m2) | Cloth Thickness (mm) | |
|---|---|---|---|---|---|---|
| Warp (N/cm) | Weft (N/cm) | |||||
| 425x2800 | 7 | 100 | 245 | 34 | 0.33 | 0.06 |
| 375x2300 | 8 | 150 | 220 | 33 | 0.45 | 0.09 |
| 240x1600 | 9 | 300 | 290 | 31 | 0.76 | 0.14 |
| 325x2300 | 10 | 160 | 225 | 34 | 0.45 | 0.09 |
| 325x1900 | 13 | 155 | 195 | 41 | 0.41 | 0.09 |
| 200x1400 | 14 | 225 | 450 | 34 | 0.75 | 0.14 |
| 325x1600 | 14 | 165 | 280 | 40 | 0.43 | 0.09 |
| 260x1250 | 16 | 170 | 360 | 40 | 0.58 | 0.12 |
| 165x1400 | 20 | 185 | 465 | 40 | 0.69 | 0.15 |
| 165x1100 | 21 | 190 | 565 | 36 | 0.84 | 0.17 |
| 200x900 | 27 | 200 | 395 | 47 | 0.63 | 0.15 |
| 165x800 | 39 | 190 | 360 | 49 | 0.69 | 0.17 |
| 200x600 | 41 | 185 | 210 | 62 | 0.46 | 0.15 |
| 120x600 | 45 | 350 | 395 | 51 | 0.89 | 0.23 |
| 80x700 | 46 | 190 | 790 | 46 | 1.15 | 0.27 |
| 120x400 | 55 | 270 | 320 | 60 | 0.72 | 0.23 |
| 40x560 | 88 | 235 | 1080 | 48 | 1.51 | 0.37 |
| 35x500 | 94 | 170 | 1325 | 47 | 1.7 | 0.41 |
| 30x360 | 121 | 440 | 1850 | 45 | 2.55 | 0.59 |
Этот метод плетения и метод простого голландского переплета приблизительно одинаковы, единственное отличие заключается в том, что основная проволока и уточная проволока находятся в противоположных положениях (диаметр основной проволоки меньше диаметра уточной проволоки). По сравнению с простым голландским переплетом, бóльший диаметр уточной проволоки позволяет получить бóльшую плотность плетения.
| Mesh Per Inch | Aperture Width (μm) | Tensile Strength | Porosity Theor. (%) | Weight (kg/m2) | Cloth Thickness (mm) | |
|---|---|---|---|---|---|---|
| Warp (N/cm) | Weft (N/cm) | |||||
| 645x130 | 20 | 200 | 500 | 50 | 0.85 | 0.2 |
| 324x75 | 40 | 350 | 715 | 52 | 1.35 | 0.35 |
| 218x52 | 62 | 510 | 810 | 54 | 1.7 | 0.47 |
| 400x125 | 75 | 330 | 275 | 61 | 0.78 | 0.26 |
| 174x45 | 90 | 640 | 680 | 58 | 1.75 | 0.52 |
| 320x38 | 115 | 1445 | 640 | 52 | 2.66 | 0.7 |
| 132x35 | 125 | 845 | 760 | 60 | 2.15 | 0.68 |
| 106x28 | 150 | 1070 | 880 | 60 | 2.7 | 0.81 |
| 89x24 | 175 | 1300 | 1000 | 60 | 3.15 | 0.96 |
| 89x22 | 200 | 1400 | 750 | 61 | 3 | 0.96 |
| 132x18 | 263 | 5815 | 530 | 57 | 4.45 | 1.31 |
| 132x17 | 319 | 2575 | 765 | 58 | 4.08 | 1.24 |
Это также вид проволочной сетки простого переплетения. В основном и утканке разное количество металлических проволок, что образует прямоугольную форму отверстий. Прямоугольные отверстия обычно используются для операций просеивания и классификации, чтобы увеличить производительность продукта. Хотя это немного жертвует точностью, это позволяет снизить стоимость материала и особенно подходит для приложений, не требующих очень высокой точности.
Каждый основной проволочный шнур чередуется вверх и вниз между одной уточкой и четырьмя уточными проволоками. Рисунок смещается на последующих основных проволоках, образуя параллельный диагональный рисунок. Этот метод плетения позволяет использовать более толстые провода, чем другие методы плетения для определенного числа ячеек. Его эксклюзивный дизайн поддерживает улучшенную дренажную и проточную функции.
Это стиль крепления саржи. Основа и утка состоят из пучка или группы проволок меньшего диаметра, образуя исключительно прочную и плотную сетку.

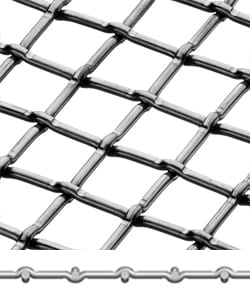

Сетка из предварительно скрепленной проволоки плетется из скрепленных стальных проволок. Скрепление основной и утки перед плетением может обеспечить лучшую стабильность и последовательность для сетки с более крупным размером ячейки.
Эта тканая сетка, как правило, применяется в обычном переплетении, которое имеет лучшую устойчивость к износу, лучшую устойчивость к вибрации и стабильный размер отверстия. Часто используется в больших промышленных и архитектурных приложениях.
За годы было разработано множество видов скрепления для повышения эффективности производства, функциональности и эстетического оформления.
